機能・工法別継手タイプ耐震継手

直管

大きな伸縮性および可とう性をもつプッシュオンタイプの継手。最終的には受口と挿し口がかかり合って離脱防止の役目をする。一体化が必要な箇所ではライナを使用する。NS形に比べ施工性に優れる。

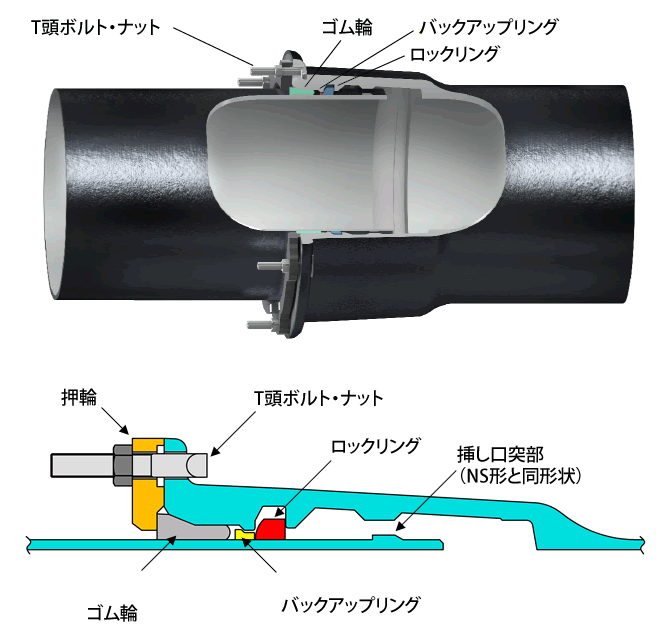

異形管

伸縮性、可とう性を持たない、メカニカルタイプの継手。離脱防止力により管路を一体化し、水圧による不平均力に対し管が抜け出さないようにする。NS形に比べ施工性に優れる。

直管

大きな伸縮性および可とう性をもつメカニカルタイプの継手。最終的には受口と挿し口がかかり合って離脱防止の役目をする。重量が軽く人力運搬が可能であることから、重機の入れないような場所でも施工可能。接合時の挿入も人力で可能で、特殊な工具は不要。

異形管

伸縮性、可とう性を持たない、メカニカルタイプの継手。管路を一体化するために、抜け止め押輪により接合する。

直管

大きな伸縮性および可とう性を持つプッシュオンタイプの継手。最終的には受口と挿し口がかかり合って離脱防止の役目をする。一体化が必要な箇所ではライナを使用する。NS形に比べ軽量化され経済性・施工性に優れる。

異形管

伸縮性、可とう性を持たない、メカニカルタイプの継手。離脱防止力により管路を一体化し、水圧による不平均力に対し管が抜け出さないようにする。NS形に比べ軽量化され、経済性・施工性に優れる。

直管

大きな伸縮性および可とう性をもつプッシュオンタイプの継手。最終的には受口と挿し口がかかり合って離脱防止の役目をする。一体化が必要な箇所ではライナを使用する。

直管

大きな伸縮性および可とう性をもつメカニカルタイプの継手。最終的には受口と挿し口がかかり合って離脱防止の役目をする。一体化が必要な箇所ではライナを使用する。

異形管

伸縮性、可とう性を持たない、プッシュオンタイプの継手。離脱防止力により管路を一体化し、水圧による不平均力に対し管が抜け出さないようにする。

異形管

伸縮性、可とう性を持たない、メカニカルタイプの継手。離脱防止力により管路を一体化し、水圧による不平均力に対し管が抜け出さないようにする。

異形管

伸縮性、可とう性を持たない、メカニカルタイプの継手。離脱防止力により管路を一体化し、水圧による不平均力に対し管が抜け出さないようにする。

大きな伸縮性および可とう性をもつメカニカルタイプの継手。最終的には受口と挿し口がかかり合って離脱防止の役目をする。直管のみであるため、異形管部および管路の一体化が必要な箇所にはUF形を使用する。

管の内面から接合を行うメカニカルタイプの継手。大きな伸びと可とう性をもち、最終的には受口と挿し口がかかり合って離脱防止の役目をする。LS方式、VT方式、SB方式の３タイプがある。

大きな離脱阻止力をもつメカニカルタイプの継手で、U形の受口及び挿し口にロックリングのかかり合う溝を設けたものである。コンクリート防護が不要または軽減することができる。
