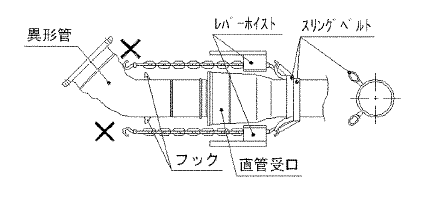

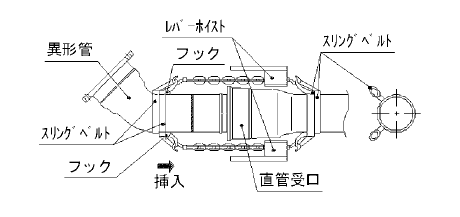

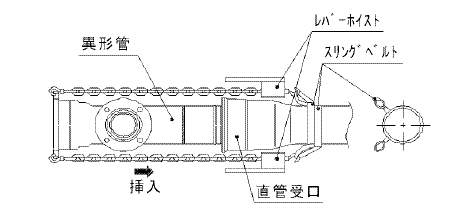

トップページQ&A施工GX形異形管の曲管と乙字管の挿し口にある三角形の突起(フック)は何のために付いているのでしょうか? Q9-15 GX形異形管の曲管と乙字管の挿し口にある三角形の突起(フック)は何のために付いているのでしょうか? 三角形の突起(フック)は異形管挿し口と直管受口を接合する場合に使用します。 異形管挿し口と直管受口を接合する場合、プッシュオンタイプの接合になるため、フランジ付きT字管を接合する場合、図1のように異形管受口のボルト穴にレバーホイストのフックを引っ掛けて接合します。図1(図例:フランジ付きT字管) しかし、曲管と乙字管の受口は挿し口に対して偏心しているため、直管受口を接合する場合、 図2のように異形管受口のボルト穴にレバーホイストのフックを引っ掛けて接合することができません。図2(図例:曲管45°) そこで、曲管と乙字管を直管受口に接合する場合は、図3のように三角形の突起(フック)にスリングベルトを引っ掛けて接合します。三角形の突起(フック)はスリングベルトが滑らないようにするために付いています。図3(図例:曲管45) 前のページに戻る お問い合わせ Q&Aに関するご意見、ご質問は以下よりお問い合わせください。 お問い合わせ
