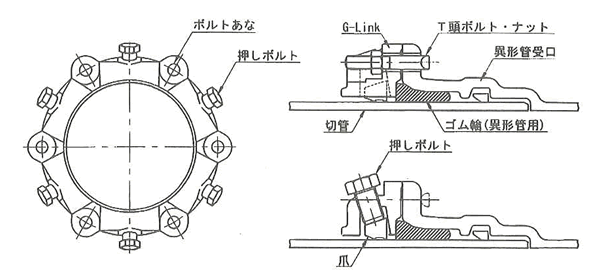

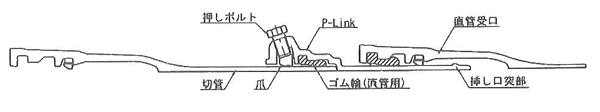

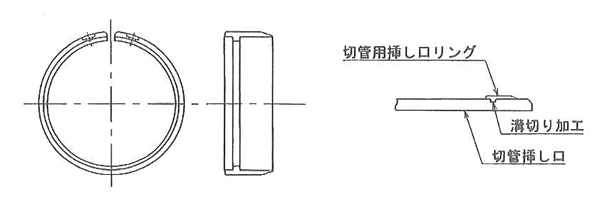

トップページQ&A施工GX形管における切管の施工方法やその注意点について教えてください。 Q10-8 GX形管における切管の施工方法やその注意点について教えてください。 GX形直管の切管部には、直管受口接合用のP-Link、異形管受口接合用のG-Linkを使用することで切管部における挿し口突部の形成が不要となります。1種管、S種管のいずれも切管可能です。なお、エンジンカッター使用の際は、管軸に対して垂直に真直ぐ切断してください。P-LinkおよびG-Linkを使用した場合の継手構造を図1、2に示します。 また、NS形と同様に施工現場で所定の溝切り加工を施し、挿し口突部を形成するための切管用挿し口リングもあります。切管用挿し口リングを使用する場合、切用管は必ず1種管を使用して下さい。 切管端面または溝切部については、面取り加工を行い、ダクタイル鉄管切管鉄部用塗料で塗装を行ってください。図1 P-Linkを使用したGX形直管の継手構造図2 G-Linkを使用したGX形異形管の継手構造図3 切管用挿し口リング 前のページに戻る お問い合わせ Q&Aに関するご意見、ご質問は以下よりお問い合わせください。 お問い合わせ
