GX形で乙字管を使用した場合､一体化長さ早見表が使えるのでしょうか｡使えるのであれば､角度は何度で見るのでしょうか？

Q6-7

GX形で乙字管を使用した場合､一体化長さ早見表が使えるのでしょうか｡使えるのであれば､角度は何度で見るのでしょうか？

｢GX形ダクタイル鉄管管路の設計」（JDPA T-57)4.5.2 曲管部およびT字管部乙字管(3)解説に記載されているように､乙字管を使用した場合､水圧や土被り等の適用条件を満たしていれば､一体化長さ早見表を使用することができます｡乙字管の一体化長さは､45°曲管の一体化長さと同じ寸法にしてください。

(JDPA T-57　頁20より抜粋）

表　　曲管部およびT字管部の一体化長さ

単位：m

呼び径	曲管部　1)						Ｔ字管部　2)
	22.5°以下		22.5°を越え 45°以下		45°を越え 90°以下
	設計水圧(MPa）		設計水圧(MPa）		設計水圧(MPa）		設計水圧(MPa）
	0.75	1.3	0.75	1.3	0.75	1.3	0.75	1.3
75	1	1	1	1	1	4	1	1
100						5
150					4	6		6
200						8
250				2	6	11	2	7

注1）	単独曲管部では曲管の両側に一体化長さを確保する
2）	枝管の呼び径で判断し、技管側に表中の一体化長さを砿保する。なお、本管側の一体化災さは呼び径によらず両側とも1mとする。
備考1）	表中の設計水圧は､0.75MPaは0.75MPa以下の場合、1.3MPaは0.75MPaを越え1.3MPa以下の場合に適用する。なお、設計水圧は静水圧と水撃圧を加えたものとする
2）	ポリエチレンスリーブの有無に関わらず、上表の値を適用する。
3）	曲管が2個以上の複合曲管部で90°を超え112.5°以下の角度であれば表11の45°を越え90°以下の曲管部の一体化長さをそのまま適用出来る。ただし、112.5°を超える角度については管端部の一体化長さを用いる。
4）	本表の適用条件をJDPA　T-57頁20表11に示す。

(JDPA T-57　頁21より抜粋）

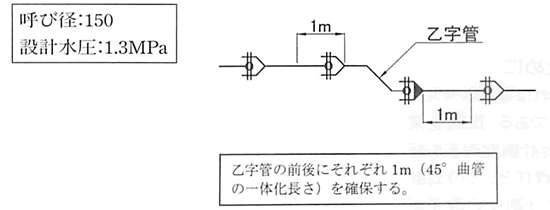

図　　乙字管の一体化長さ
