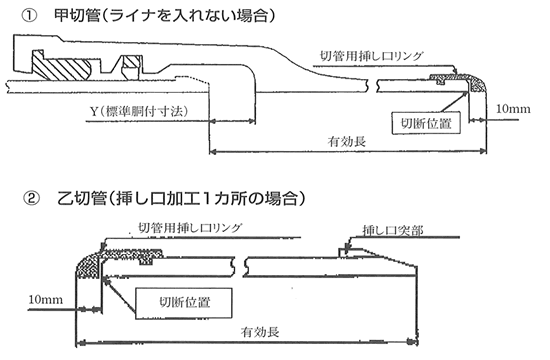

トップページQ&A設計NS形挿し口加工をタッピンねじで行う際、切管長の算出方法を教えてください。 Q6-5 NS形挿し口加工をタッピンねじで行う際、切管長の算出方法を教えてください。 呼び径75~450のタッピンねじタイプの切管用挿し口リング(継ぎ輪接合用を除く)を取り付けると下図のように管の有効長が10mm長くなります(リベットタイプの挿し口リングを使用した切管に比べて)。そのため管切断位置は、有効長から10mm差し引いた位置とします。 前のページに戻る お問い合わせ Q&Aに関するご意見、ご質問は以下よりお問い合わせください。 お問い合わせ
