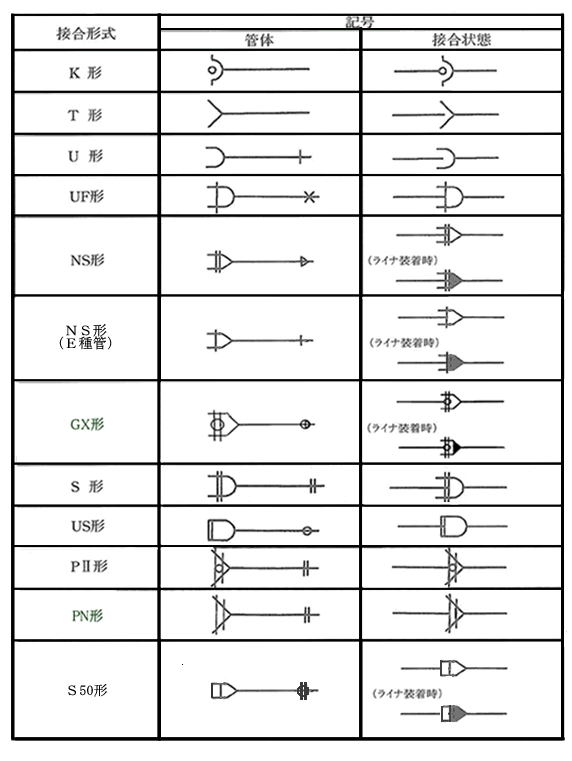

トップページQ&A設計配管図上でのダクタイル鉄管の記号について教えてください。 Q5-8 配管図上でのダクタイル鉄管の記号について教えてください。 配管図上でのダクタイル鉄管は、接合形式ごとに下表のような記号で表されます。また、NS形、GX形、S50形の管路で、異形管まわりなど水圧による不平均力に耐えるよう管路を一体化する部分では、直管の受口にライナを装着する必要がありますが、その場合は記号の受口部分を黒く塗りつぶします。 前のページに戻る お問い合わせ Q&Aに関するご意見、ご質問は以下よりお問い合わせください。 お問い合わせ
